Автомобильный пробник-индикатор с дискретностью 1 В
Для контроля за исправностью электрооборудования автомобиля в дорожных условиях вполне достаточно указателя напряжения в пределах 12...15 В с дискретностью 1 В. Выход напряжения за эти пределы будет означать либо разрядку аккумуляторной батареи (при Unm15B).

Наиболее просто и надежно контролировать напряжение в бортовой сети шестиуровневым вольтметром, предложенным О. Клевцовым в его статье "Бортовой светодиодный вольтметр" в "Радио", 1998, № 2, с. 54. Я предлагаю читателям еще один вариант подобного прибора, использующего пороговые свойства цифровой микросхемы. В нем применена пятиуровневая светодиодная индикация напряжения (см. схему на рис. 1). Напряжение переключения элементов DD1.1, DD1.4, DD2.1, DD2.3 устанавливают подборкой резисторов R2—R6. Элемент DD1.4 переключается при и„И1 более 11,5 В, DD2.3 — более 13 В, DD2. 1— более 14 В, DD1.1 — более 15 В.



При напряжении в бортовой сети ниже 11,5 В включен светодиод HL2 желтого свечения, так как элемент DD1.4 высоким выходным уровнем переключит элемент DD1.3 в состояние низкого уровня. Остальные светодиоды будут выключены, поскольку на выходе остальных элементов — единичное напряжение, а транзистор VT2 закрыт.

Как только напряжение в бортовой сети превысит 11,5 В, элементы DD1.4 и DD1.3 переключатся, светодиод HL2 погаснет. Переключившийся элемент DD1.2 откроет транзистор VT2, который подаст напряжение на светодиоды HL3—HL5. Низкий уровень на выходе элемента DD2.4 включит светодиод HL5 зеленого свечения. При дальнейшем увеличении бортового напряжения будут поочередно включаться светодиоды HL4 и HL3, индицируя уровни напряжения 13 и 14В.

И. наконец, когда бортовое напряжение превысит 15 В, переключится в нулевое состояние элемент DD1.1 — включится "красный" светодиод HL1, указывая на аварийную ситуацию в системе электрооборудования. Одновременно с этим переключится элемент DD1.2 и закроется транзистор VT2.

Для налаживания индикатора его подключают к выходу источника постоянного тока с изменяемым в пределах 10... 16 В напряжением. Изменяя и контролируя его точным вольтметром, подбирают резисторы R3—R6 для обеспечения указанных порогов включения светодиодов HL1—HL5.

Диод VD1 защищает прибор от ошибочного подключения его в неверной полярности.

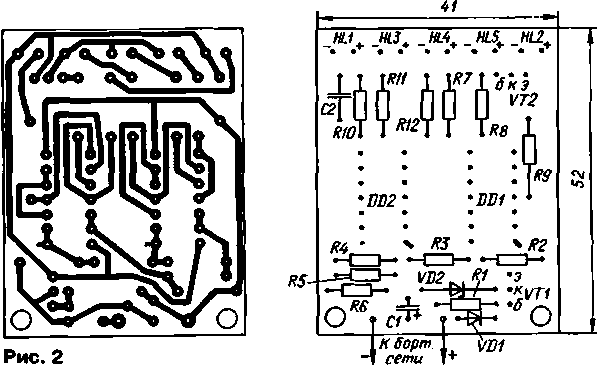

Все детали устройства смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм. Чертеж платы показан на рис. 2. Смонтированную плату после налаживания укрепляют за передней панелью автомобиля таким образом, чтобы светодиоды выступали наружу через просверленные в панели отверстия. Можно оформить устройство и в виде карманного пробника, удобного при поиске неисправностей в системе электрооборудования автомобиля и контроля напряжения в различных точках. Для этого детали размещают без платы в подходящем по размерам трубчатом корпусе, распаивают тонкими изолированными проводниками и заливают парафином. Линзы светодиодов выводят наружу через просверленные в корпусе отверстия. Пример размещения деталей представлен на рис. 3; резисторы и стабилитрон не показаны. На торце крепят трубчатую втулку, в которую на время измерений вставляют заостренный щуп (плюсовой вывод). Минусовой вывод — отрезок гибкого проводника с зажимом "крокодил" на конце.



На рис. 4 изображен вид пробника, размещенного в корпусе от использованного фломастера—маркера.

В индикаторе применены резисторы МЛТ-0,125. конденсатор С1 — К50-35, С2 — КМ-5. Транзисторы могут быть любыми маломощными; стабилитрон VD2—любой с напряжением стабилизации 7... 10 В.

Те. кто считает, что достаточно трех уровней индикации — менее 11,5 В, 11,5...15 В и более 15В,— могут упростить конструкцию индикатора. При этом становятся ненужными микросхема DD2, транзистор VT2 и светодиоды HL3—HL5. Вместо транзистора VT2 (точнее, его эмиттерного перехода) включают "зеленый" светодиод, который будет индицировать нормальный режим работы электрооборудования, а сопротивление резистора R8 уменьшают до 1 кОм. Цепь резисторов R3—R5 следует заменить одним, сопротивлением около 2 кОм.
